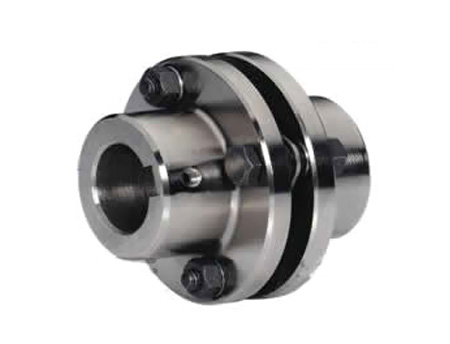

膜片聯軸器至少由一個膜片和兩個軸套組成。膜片被用銷釘緊固在軸套上一般不會松動或引起膜片和軸套之間的反沖。有一些出產 商供給兩個膜片的，也有供給三個膜片的，中心有一個或兩個剛性元件，兩頭再連在軸套上。膜片聯軸器這種特性有點像波紋管聯軸器，實踐上聯軸器傳遞扭矩的辦法都差不多。膜片自身很薄，所以當相對位移荷載發生時它 很簡單曲折，因此能夠承受高達1.5度的過失，一同在伺服系統中發生較低的軸承負荷。膜片聯軸器常用于伺服系統中，膜片具有很好的扭矩剛性，但稍遜于波紋管聯軸器。另一方面，膜片聯軸器精巧，如果在使用中誤用或沒有正確裝置則很簡單損壞。所以過失在聯軸器的正常工作的承受規模之 內是的。根據軸徑調整類型：開端選定的軸承聯軸器聯接尺度，即軸孔直徑d和軸孔長度L，應契合主、從動端軸徑的要求，不然還要根據軸徑d調整聯軸器的標準。主、從動端軸徑不相同是一般現象，當轉矩、轉速相同，主、從動端軸徑不相一同，應按大軸徑選擇聯軸器類型。新規劃的傳動系統中， 應選擇契合GBT3852中規則的七種軸孔型式，引薦選用J1型軸孔型式，以前進通用性和互換性，軸孔長度按i軸承聯軸器產品標準的規則。

          膜片聯軸器的使用：膜片聯軸器能夠補償?shù)牟粚χ蟹椒òㄈ缦?種根本類型：角向(兩軸中心線成角度交于兩軸端之間的中點)、橫向(兩軸中心線平行偏移)和軸向(兩軸軸向空位過大)。旋轉軸系運行時出現的實踐偏移往往是以上任意2種不對中的組合或許一同兼有3種不對中方法，因此膜片聯軸器實踐作業時的載荷及變形比較復雜。膜片作為膜片聯軸器的要害彈性元件，作業時承受的要負荷。當膜片聯軸器旋轉時，其角向偏移將發生交變應力，每旋轉一周循環交變一次。膜片動應力將導致膜片和螺栓的疲憊破壞，因此地計算動態復合應力，是猜測膜片聯軸器壽數、膜片式聯軸器牢靠作業的要害。已有的相關研究多限于分析膜片在單獨承受某一種載荷時的應力分布情況，而對于膜片實際承受復雜載荷時的動靜復合應力較少涉及。
