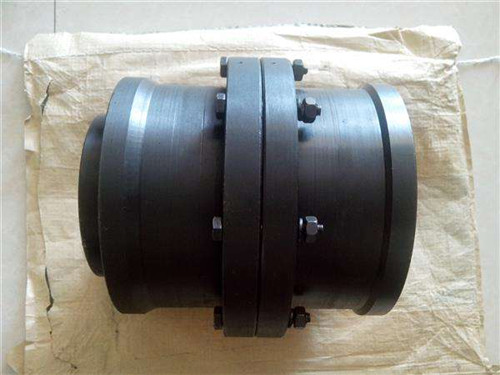

齒式聯軸器的結構相對于彈性套柱銷聯軸器和彈性柱銷聯軸器的結構要凌亂一些,其組裝進程也比他們凌亂,我們來看一下這個進程吧。齒式聯軸器的結構相對于彈性套柱銷聯軸器和彈性柱銷聯軸器的結構要凌亂一些,其組裝進程也比他們凌亂,我們來看一下這個進程吧。聯軸器的單個部件都加工好之后，我們就要進行組裝了。部件有加工好的兩半聯軸器和外環，若干個尼龍棒，擋板兩個，螺絲若干。組裝進程：將外環套在半聯軸器上并適合的擋板裝在半聯軸器的凸緣上，用螺絲將外環和半聯軸器固定。將尼龍棒填進外環與半聯軸器之間的孔中。將其他一個半聯軸器裝在外環里。將其他的尼龍棒裝入外環與半聯軸器的孔中。

       后用螺絲將另一個擋板與聯軸器外環固定。通過以上的進程我們了解了齒式聯軸器的組裝進程，其功用則是在作業時通過對尼龍棒縱斷面的剪切來傳遞轉矩的，可部分替代齒式聯軸器。齒式聯軸器有一種是需求筆直設備的，找中心的意圖是使一轉子軸的中心線為另一轉子軸的中心線的接連曲線。齒式聯軸器有一種是需求筆直設備的，找中心的意圖是使一轉子軸的中心線為另一轉子軸的中心線的接連曲線。由于兩個轉子的軸是用聯軸器銜接，所以只需聯軸器的兩對輪中心線是接連的，那么兩轉子的中心線也就是一條接連的曲線。要使聯軸器的兩對輪中心是接連的，則滿足以下兩個條件：使兩個對輪中心重合，也就是使兩對輪的外圓重合；使兩對輪的結合面（端面）平行（兩中心線平行）。所示，若a1=a2=a3=a4則標明兩對輪是平行的；若h1=h2=h3=h4則標明兩對輪是同心的。一起滿足以上兩個條件，則兩軸的中心線就是一條接連曲線。
