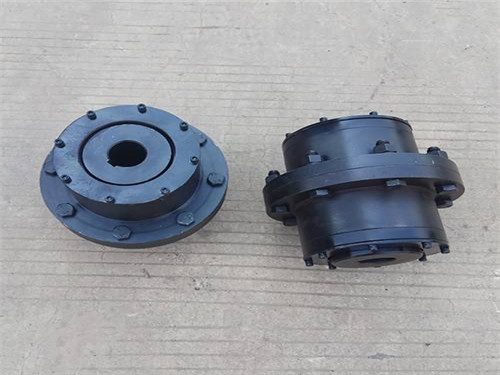

齒式聯軸器徑向尺寸小，比較其他聯軸器其承載能力大，這與其自身結構有很大的聯絡，下文我們來簡略的了解一下齒式聯軸器。齒式聯軸器由裝于兩軸端頭齒輪,或裝于一軸端齒輪和裝于另一軸端頭的凸緣聯接兩個齒輪、或聯接一個齒輪,一個凸緣的起浮軸組合而成。齒輪與起浮軸之間是以齒數相同的表里齒嚙合。裝于軸上的齒輪可所以?xún)?nèi)齒亦可所以外齒,起浮軸相應的齒是外齒或內齒。裝于軸上的齒輪可所以整體的或是組合的,整體的與組合的比較,具有體積小、剛性好、對中精度長處。起浮軸的整體結構是套筒型式,也就是我們常用的CL型齒式聯軸器結構。起浮軸的組合結構是以凸緣相聯接,特別合適用于聯接軸端距離長或較長的兩根軸,有時用一對凸緣聯接還不行,需要用兩對凸緣聯接。

　　齒式聯軸器是常用的聯軸器，在使用過程中齒式聯軸器會產生表里齒卡住的狀況，此時可根據要求壓入量和卡住時實踐壓入量?jī)烧咧钪岛湾F角計算得輪轂還要添加的徑向脹很多,選用研磨的辦法把表里齒各磨去一點。由去磨去的量不大,因此不會影響齒輪的強度和硬度。一般選用作磨料的氧化鋁系白剛壓磨粉。開始時用粒徑為W40~W20的磨粉粗研,然后再用粒徑為W14~W7磨粉精研。用透平油作潤滑劑。研齒時,選用胎具使表里齒圈保持在水平緩正常嚙合的方位上,把調好的磨料均勻涂在齒上,用手來回推進齒圈沿輪轂外齒作軸向全行程的運動,整個直齒部位均能磨到。用檢查壓入量的辦法確認齒研磨的作用,直到壓入量符合要求,不再卡住停止。研磨完畢,將留在表里齒圈的磨料清洗潔凈。

　　球磨機減速機打齒后,為恢復生產,一般都是哪根軸打齒就替換哪根軸及齒輪,無法正常跑合以新、舊齒輪嚙合情況。作業中產生了沖擊現象,致使齒輪較易折斷。對應辦法：檢修方案的優化。因?yàn)樵诰€(xiàn)齒輪現已部分磨損或部分失效,新齒輪與之嚙合時,接觸情況欠好。
