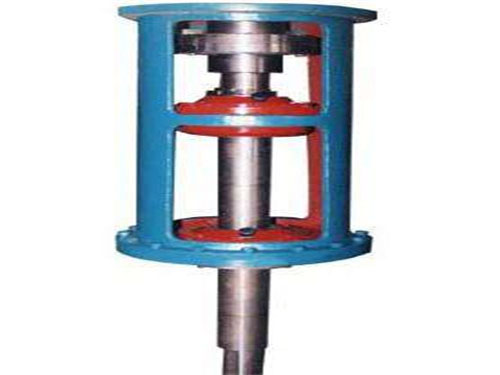

FZ型雙支點方底板機架系列適用于常壓容器，輸出端接口為方形底板，尺寸較大安裝兼顧、平穩。標定型號已減速機輸出軸直徑為主參數，A表示與擺線針輪減速機相配，B表示與齒輪減速機相配。機座供貨時含短袖和聯軸器。

本機架系列的JXLD型適用與XLD型擺線針傫行星減速機聯接，JBLD型適用于與BLD型擺線減速機相連接。為使攪拌軸與軸承室裝配。維修方便，本公司對軸承室結構進行改進設計。同時對BLD2、BLD3、BLD4與相配的機架JBLD2、JBLD3、JBLD4的軸承室加大。使之與較粗的攪拌軸相一致。

機架

攪拌設備的機架應該使攪拌軸有足夠的支承間距，以操作時攪拌軸下端的偏擺量不大。機架應變速器的輸出軸與攪拌軸對中，同時還應與軸封裝置對中。機架軸承除承受徑向載荷外，還應承受攪拌器所產生的軸向力。大多數情況下，機架中間還要安裝中間軸承裝置，以攪拌軸的支承條件。機架的型式可分為無支點機架、單支點機架和雙支點機架三種。

使用注意事項：

1.使用前應注意檢查減速機型式結構、距規格、傳動比、輸入軸連接方式、輸出軸結構、輸入軸輸出軸軸指向和回轉方向等符合

使用要求。

2.按照樣本上“潤滑油的選擇使用”中所規定的要求，注入合適的品種牌號潤滑油。加油后，旋緊頂部的通氣器，拔掉通氣器上小錐賽，

減速機方可開始運轉。選用合適牌號的潤滑油，控制適宜的加油量，按照規定要求及時換油，尤其要重視使用100小時

后的換新油。

3.使用過程中發生不正常情況時，應及時停機檢查，可參照“故障原因及解決辦法”表外理。（減速機的油溫允許達到95度，在此溫度界限下，只要油溫不再上升，可心放心使用）。
