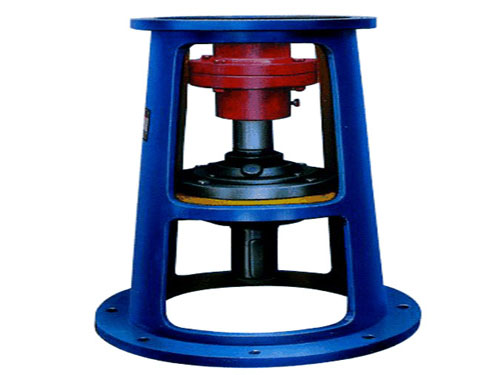

JXLD型機架(74標)具備下列條件之一者，選用單支點機架為佳：

a、攪拌容器設置底軸承，作為一個受力支點。

b、軸封本體設有軸承（包括剛性襯套），作為一受力支點（受力程度按軸封要求規定）

c、攪拌容器內，軸中部設有導向軸承，作為一受力支點（即中間軸承）

當具備上述條件的攪拌軸，在選用JXLD支架時，攪拌軸與減速機之間的聯軸器須選用彈性聯軸器。

在實際應用中常用剛性聯軸器代替彈性聯軸器聯接攪拌軸與減速機出軸，聯消底軸承或中間軸承等支點。這樣使用，簡化了單支點機架的應用條件，但只適宜于攪拌不強烈、功率小、對軸承負荷輕較小的場合。剛對支點的軸承結構時行變動，采用帶緊定套的錐孔調心滾子軸承，或者取掉夾殼聯軸器中的懸吊環，使攪拌軸的軸向位置有適當調整的余地。

供應中間軸承、底軸承等整套攪拌裝置，其中減速機用戶可以自備。

在實際應用中常用剛性聯軸器代替彈性聯軸器聯接攪拌軸與減速機出軸，聯消底軸承或中間軸承等支點。這樣使用，簡化了單支點機架的應用條件，但只適宜于攪拌不強烈、功率小、對軸承負荷輕較小的場合。剛對支點的軸承結構時行變動，采用帶緊定套的錐孔調心滾子軸承，或者取掉夾殼聯軸器中的懸吊環，使攪拌軸的軸向位置有適當調整的余地。

雙支點機架，不宜于選用無支點、單支點機架時，應選用雙支點機架。但選用的雙支點機架下支點軸承結構采用帶緊定套的錐孔調心滾子軸承便利于安裝維修，且攪拌軸與減速機之間的聯接選用HL型彈性柱銷聯軸器。

無支點機架。機架本身無軸的支承點，攪拌軸是以減速機輸出軸的兩個支承軸為受力支點，可用于傳遞小功率、不受或只受較小軸向負荷，攪拌不太強烈的攪拌裝置。
